Установка 4-картриджной СНПЧ для принтеров HP Deskjet Ink Advantage 3525, 3625, 4615, 4625, 5525 и 6525 на 655 картриджах состоит из 3 этапов: заправка емкостей, прокачка системы и прокладка шлейфа.
Данная инструкция подходит для всех печатающих устройств на базе оригинальных картриджей HP 178, 920, 655 (конструктивно они все одинаковы и отличаются только чипами):
- СНПЧ для HP 178 (4 цвета)
- СНПЧ для HP 178 (5 цветов)
- СНПЧ для HP 655
- СНПЧ для HP 920
- СНПЧ для HP 934/935
Как заправить емкости-доноры
В большие отверстия на ёмкостях вставьте воронки для заливки чернил, а в маленькие отверстия, которые находятся над тонким воздушным отсеком (иногда он выполнен в виде трубки) резиновые заглушки в соответствии с цветами. Иногда СНПЧ для принтеров HP не комплектуются воронками, в таком случае используйте шприцы большого объема для заправки.
Заполните ёмкости совместимыми красителями (например, такими чернилами InkTec для HP 655) соответствующих цветов через воронки, объём чернил в ёмкостях должен быть не более 80-90% от общего объема (обычно нужно 70-80 мл.). В воздушных отсеках чернил быть не должно (либо совсем чуть-чуть на дне), иначе система может не будет печатать из-за проблем с балансировкой (подробнее здесь - обязательно для прочтения при первой установке).
После заправки всех ёмкостей выньте воронки и плотно закройте отверстия цветными пробками. Воронки необходимо тщательно промыть водой, чтобы в дальнейшем использовать их для дозаправки. Затем в каждый из воздушных отсеков установите воздушный фильтр, для предотвращения попадания пыли в систему.

Заправленные донорные емкости СНПЧ
Прокачка системы и заправка картриджей
- Возьмите один из картриджей системы – переверните его так, чтобы сопло картриджа было сверху, затем снимите защитную оранжевую заглушку с картриджа. В процессе прокачки сопло всегда должно находится вверху.
- Извлеките воздушный фильтр из малого отверстия емкости для чернил.
- Наберите в шприц воздух, вставьте его в малое отверстие емкости для чернил.
- Медленно подайте воздух в камеру (при этом большая пробка емкости должна быть закрыта). Вы увидите, как чернила начнут течь по эластичному шлейфу к картриджу. Когда чернила полностью заполнят картридж, и сопло картриджа примет соответствующий чернилам цвет, следует остановить подачу воздуха. При необходимости оттяните поршень шприца обратно на 1 см, чтобы убрать излишек чернил с сопла.
Заправка картриджей СНПЧ и прокачка системы
- Наденьте на картридж оранжевую подставку. Затем вновь воткните воздушный фильтр в малое отверстие донорной емкости.
- Возьмите чистый шприц и аналогичным способом прокачайте остальные картриджи системы. Если, опуская поршень шприца, происходит «разряжение» – поршень стремится вернуться обратно, либо нажимается с большим трудом – просмотрите внимательно весь ход движения чернил от емкости к блоку картриджей, не пережат ли, переломлен или засорен где-то шлейф.

Альтернативный способ прокачки

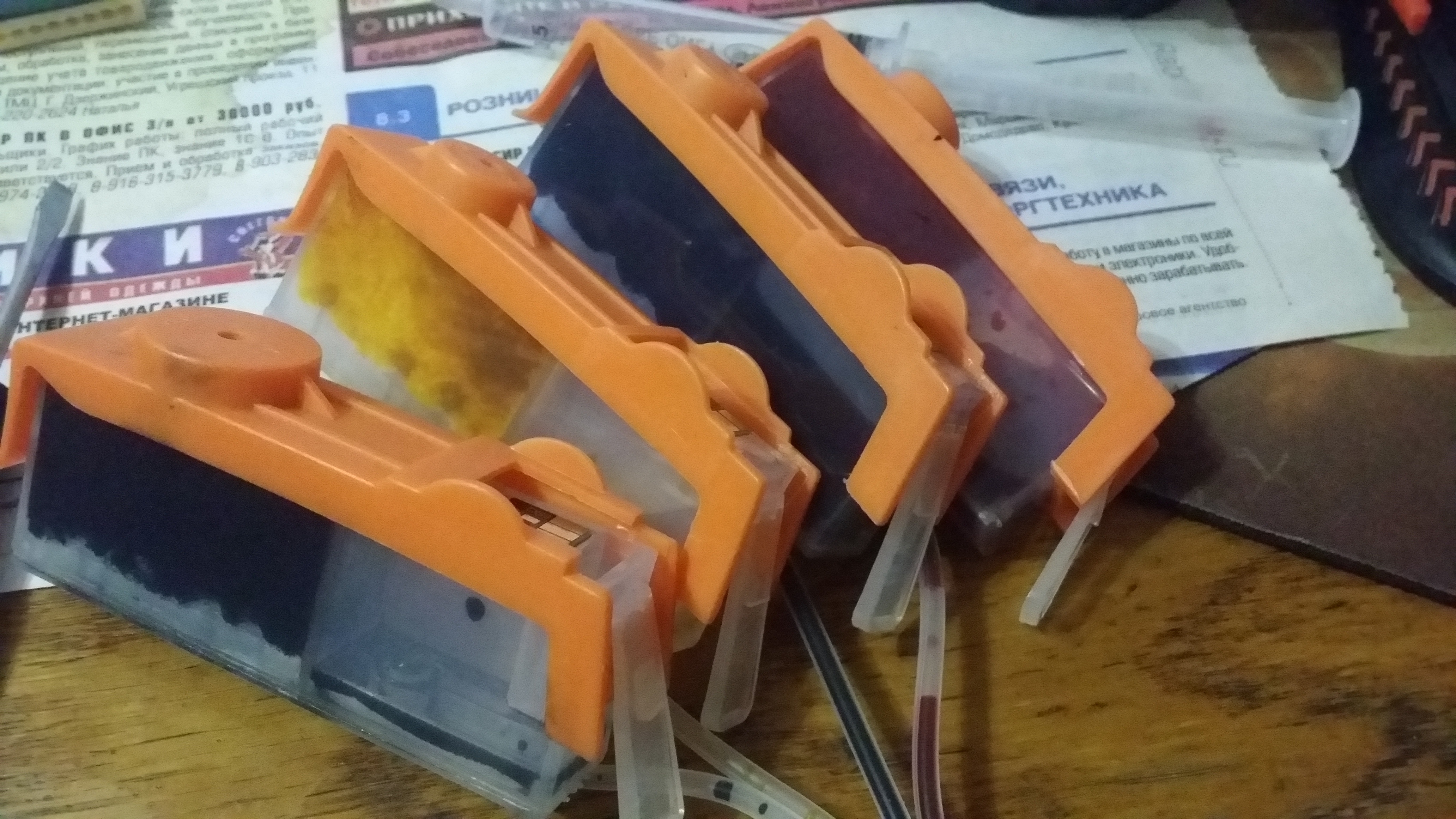

Заправка картриджей СНПЧ для HP
Проследите, что наполнитель в чернильницах хорошо и полностью пропитался.

Установка силиконовых прокладок
Как провести шлейф СНПЧ к HP Deskjet Ink Advantage 3525, 3625, 4615, 4625, 5525, 6525 и подобным
Существует несколько способов укладки шлейфа в этих принтерах. Мы остановимся на двух самых простых, но вообще некоторые умельцы также прокладывают трубки снизу, почти под кареткой (для этого нужно разбирать принтер), также существуют и другие варианты.
Первый способ
Если у вас есть Т-образный крепеж или длинная пластиковая рейка, просто подвешиваете шлейф над рабочей областью, отпуская на необходимую длину. Красным обозначено место установки Т-образного держателя вместо рейки.
Второй способ
В этом случае шлейф будет лежать на корпусе принтера и уходить рабочее пространство с углового держателя d3 или аналога в середине пути каретки (см. фото).
Перед включением принтера или МФУ проверьте, что шлейф не за что не цепляется и не мешает свободному движению каретки.
Для дозаправки СНПЧ выньте воздушные фильтры и закройте маленькие отверстия доноров. Откройте чернильный, большой отсек и аккуратно залейте чернила необходимого цвета, предварительно взболтав их. Закройте чернильный отсек заглушкой, и только после чего откройте воздушный, он должен быть практически пустым.
