Заправка картриджей 49A / 49X для HP LaserJet 3390, 3392, 1160, 1320, 1320N, 1320NW, 1320TN – инструкция

Визуальные отличия стандартного 49A и увеличенного 49X картриджей

49A 49X
Картридж 49A Картридж 49X
49A 49X
49A 49X
Картридж 49A Картридж 49X
Картридж 49A Картридж 49X

Для восстановления картриджа требуется:

  • Тонер (количество зависит от формата картриджа).
  • Расходники на замену: фотобарабан, ракели для 49A дозирующий и чистящий, магнитный вал.
  • Липкая лента, тампоны для промакивания, тальк, изопропиловый спирт.

Для работы также потребуются инструменты:

  • Универсальный ключ или приспособление для извлечения штырьков
  • Крестовая отвертка
  • Маленькая плоская отвертка
  • Дрель или шуруповерт со сменными насадками

Половины картриджа держатся на паре штырьков. Для заправки требуется извлечь штырьки и разъединить картридж. Лучший способ это сделать без повреждения картриджа – проделать два маленьких отверстия.

1. Удалите крышку фотобарабана, поддев её с обоих концов.

Удаление крышки фотобарабана

Обратите внимание на то, как расположена пружина, чтобы позднее правильно вернуть её на место.

Пружина фотобарабана

2. Просверлите отверстия с каждой стороны картриджа по аналогии с рисунком:

Отверстий ещё нет.

Сверление отверстия

Сверление отверстия

Отверстия рассверлены.

Сверление отверстия

Сверление отверстия

3. Вытолкните штырьки при помощи маленькой отвертки и уберите их.

Вытолкните штырьки

4. Разделите две половины.

Разделите две половины

5. Срежьте два маленьких кусочка пластика (расположенных друг напротив друга, примерно как показано на картинке) от втулки, окружающей металлический стержень. После чего стержень можно будет извлечь, используя отвёртку.

Срежьте два маленьких кусочка пластика

Срежьте два маленьких кусочка пластика

6. Втулка барабана приварена (в более старых картриджах HP её можно было извлечь). Требуется сломать или просверлить сварку, не повредив при этом саму втулку.

Втулка барабана

7. Извлеките фотобарабан.

Извлеките фотобарабан

8. Извлеките ролик PCR и очистите его специальным чистящим средством.

ролик PCR

9. Снимите ракель и очистите его от тонера.

ракель

10. Смажьте ракель специальной смазкой и установите на место.

Смажьте ракель

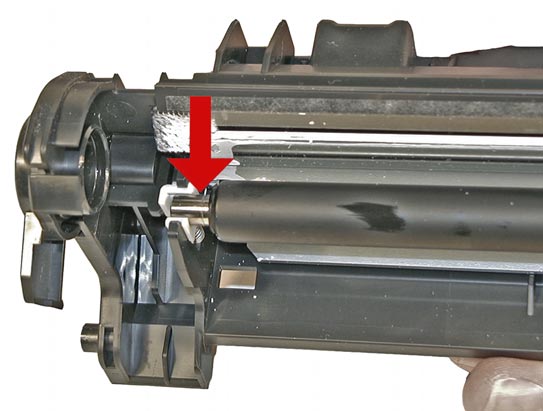

11. Установите на место очищенный PCR. Обратите внимание, что оригинальный PCR имеет небольшое количество токопроводящей
смазки
на черной (контактной) стороне, и что есть так же белая литиевая смазка на другой.

Установите на место очищенный PCR

Установите на место очищенный PCR

12. Установите фотобарабан и металлический сердечник. Металлический сердечник должен иметь некоторое количество токопроводящей смазки на конце. Очистите старую смазку и замените новой перед установкой. Нанесите небольшое количество смазки внутрь приводной шестерни как показано.

Установите фотобарабан и металлический сердечник

Убедитесь что металлический сердечник вставлен полностью.

Установите фотобарабан и металлический сердечник

Установите фотобарабан и металлический сердечник

13. Выкрутите два винта на левой стороне картриджа, которые фиксируют крышку. Снимите крышку. При этом сломается штырёк, выравнивающий бушинг магнитного ролика.

Выкрутите два винта на левой стороне картриджа

Выкрутите два винта на левой стороне картриджа

14. Извлеките магнитный вал.

Извлеките магнитный вал

15. Снимите приводную шестерню магнитного вала и бушинг (если он легко снимается и не зафиксирован, иначе делать это не обязательно).

Снимите приводную шестерню магнитного вала

16. Замените оболочку магнитного вала, для этого надавите на магнитный сердечник и пластиковая втулка снимется.

Замените оболочку магнитного вала

17. Открутите два винта и снимите дозирующее лезвие.

Открутите два винта и снимите дозирующее лезвие

18. Вытряхните остатки тонера из бункера. Обратите внимание на изолирующий слой дозирующего лезвия. Это клейкое
вещество и если на нем есть тонер, то необходимо смыть его спиртом.

Вытряхните остатки тонера

19. Засыпьте нужное количество совместимого тонера для HP, в отверстие открывшееся после удаления магнитного вала. Специального заправочного отверстия на картридже нет. В 49A требуется засыпать 120-150 грамм тонера, а в 49X – где-то 300-400.

Засыпьте тонер

20. Если вы собираетесь устанавливать защитную чеку в картридж, то удалите белую пластиковую вставку.

удалите белую пластиковую вставку

удалите белую пластиковую вставку

21. Эта вставка крепится с двух сторон. Защитная чека проходит через правую часть картриджа (сторона заправочной пробки). Показан наконечник чеки.

наконечник чеки

22. Наконечник чеки крупным планом. Обратите внимание на резиновую вставку, закрывающую отверстие. Она снимается до установки чеки. Убедитесь, что вернули ее на место, иначе возможна утечка тонера после того, как чека будет выдернута.

Наконечник чеки

23. Установите белую вставку на место. Если она не приклеивается, используйте двусторонний скотч. Благодаря ей тонер лучше пересыпается в бункер.

Установите белую вставку на место

24. Установите дозирующее лезвие на два винта.

Установите дозирующее лезвие

25. Очистите старую смазку с контактной пластины и нанесите новую.

Очистите старую смазку

26. Соберите секцию бункера тонера. Установите приводную шестерню магнитного ролика и затем сам ролик в картридж. Поверните магнитный ролик пока его концевики не встанут в приводной шестерне правильно. Установите крышку. Для этого сначала согласуйте положение магнита и слота со стороны шестерни. Это поможет в выравнивании противоположной крышки. Вам не понадобятся новые выравнивающие штырьки.

Соберите секцию бункера тонера

27. Совместите две части картриджа. Убедитесь, что две пружины установлены ровно и вставлены два штырька. Убедитесь также, что штырьки как следует задвинуты и не помешают установке картриджа в принтер.

Совместите две части картриджа

Совместите две части картриджа

28. Установите крышку барабана.

Установите крышку барабана

29. Замените чип лазерного картриджа. Убедитесь, что пружинки расположены правильно.

Замените чип
