Инструкция к ПЗК для Canon imagePROGRAF TM-200, TM-205, TM-300, TM-305, iPF605, iPF750, iPF710, iPF760, iPF765, iPF610, iPF700, iPF650, iPF510, iPF6300, iPF755, iPF6300s, iPF600, iPF6350, iPF500, iPF655, iPF6400/SE, iPF780, iPF785, iPF680, iPF670, iPF770, iPF685, iPF5000, iPF5100, iPF6100, iPF6000S, W6400, W8400

Перезаправляемые картриджи (ПЗК) для плоттеров Canon imagePROGRAF TM-200, TM-205, TM-300, TM-305, iPF605, iPF750, iPF710, iPF760, iPF765, iPF610, iPF700, iPF650, iPF510, iPF6300, iPF755, iPF6300s, iPF600, iPF6350, iPF500, iPF655, iPF6400/SE, iPF780, iPF785, iPF680, iPF670, iPF770, iPF685, iPF5000, iPF5100, iPF6100, iPF6000S, W6400, W8400 на оригинальных картриджа PFI-101, PFI-107, PFI-101, PFI-103, PFI-102, PFI-104, PFI-105, PFI-106, PFI-107, PFI-120 могут быть нескольких типов. В инструкции представлены два наиболее распространённых (F3 и F4). И один тип, и другой, изготовлен из матового полупрозрачного пластика, что позволяет без затруднений визуально отслеживать уровень чернил и, соответственно, предотвратить крайне не желательное фактическое опустошение картриджей.

Инструкция подходит для:

НЕ устанавливайте не заправленные картриджи в принтер и заправляйте ПЗК только вне принтера!

                           Заправка картриджей

Оба типа ПЗК заправляются одинаково просто: через отверстие в верхней части картриджа.

Заправочное отверстие на ПЗК типа F3

Заправочное отверстие на ПЗК типа F3

Порядок действий по заправке, подготовке и установке ПЗК:

  1. Если у вас картридж типа F4 (см. ниже картинку), установите на картридж фиксирующую защелку.
  2. Установите на картридж чип (подробности ниже)
  3. Расположите картридж вертикально. Откройте заправочное отверстие (указано красной стрелкой на фото ниже). С помощью воронки, шприца, или напрямую из бутылки залейте чернила в картридж. Рекомендуется заправлять примерно 90% от общего объёма картриджа. Закройте заправочное отверстие. Никогда не вставляйте ПЗК в плоттер с открытой пробкой. Не заправляйте картридж в плоттере.

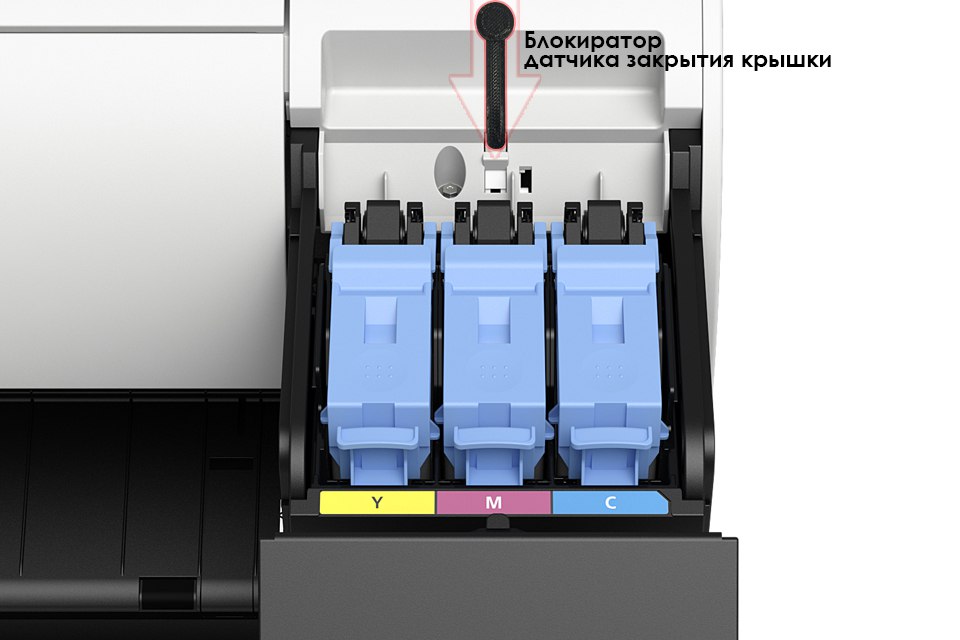

  4. Перед установкой ПЗК на некоторые модели принтеров нужно снять синие пластиковые держатели оригинальных картриджей (или отсоединить фиксатор от защёлки) из-за увеличенной длины ПЗК. Они легко отщелкиваются и возвращаются на место при необходимости, ничего ломать не нужно, следуйте инструкции.
  5. Установите ПЗК в принтер и при необходимости отключите слежение за уровнем чернил. Если вы вставили картридж и принтер его не видит, попробуйте потянуть его вверх. Если он вытаскивается, значит ПЗК не до конца вставлен и защелка не защелкнулась.

Подробная инструкция ниже.

ПЗК [ТИП F3]

Наиболее распространённые, картриджи с полукруглым верхом, большим количеством рёбер жёсткости, и сравнительно большим заправочным отверстием в верхней части.

ПЗК PFI-102

ПЗК [ТИП F4]

Прямоугольные картриджи не имеют дополнительных рёбер жёсткости на внешней поверхности картриджа, в верхней части картриджа имеется специальное заправочное отверстие.

ПЗК PFI-102 W6400

Благодаря особенностям конструкции корпуса типа F3 и устройству клапанов, данные картриджи очень надёжны при эксплуатации. Но они не подходят к imagePROGRAF W6400, так как чип у них устанавливается только в одном положении.На 2016 год модификация F3 не совместима с PFI-107 из-за неподходящей высоты защелки (она не держит картридж в гнезде).клапаны ПЗК PFI-102 Такие ПЗК можно устанавливать на все модели, использующие картриджи конструкции F4(в том числе и imagePROGRAF W6400) так как на эти картриджи можно не устанавливать нижнюю крышку, удерживающую держатель чипа. И, соответственно, сам держатель чипа установить в принтер до установки картриджа, отдельно. ПЗК модификации F4 также можно ставить вместо PFI-107 из-за двух выступов-зацепов на защелке – один повыше, другой пониже.клапаны ПЗК PFI-102 W6400

После заправки на ПЗК необходимо установить чипы. Если чип из оригинального картриджа извлечь вместе с держателем, то держатель чипа из комплекта ПЗК можно не использовать.

Установка чипа

В большинстве случаев чипы устанавливаются двумя способами.

Обратите внимание на то, что держатель чипа должен устанавливаться так, чтобы сторона с чипом была направлена наружу, а контакты в сторону штуцеров, как на фото ниже.

Порядок установки чипа на ПЗК

У ПЗК с корпусом F3 чип с держателем вставляется в специальный паз, и зажимается дополнительным упором. На таких картриджах присутствует наклейка с пояснением, и ошибиться довольно сложно. У ПЗК в корпусе F4 для установки чипа необходимо снять нижнюю часть картриджа, отжав защёлки по периметру, и вложить держатель с чипом в специальный паз.
установка чипа на PFI-102 установка чипа на ПЗК IPF-102 W6400

Чипы данных принтеров способны отображать уровень чернил только один цикл. То есть, счётчики один раз отсчитывают расход прошитого в чип объема чернил от 100% до 0%, после этого принтер запрещает продолжение печати, сообщая о необходимости заменить картридж. Еще раз: при первой установке картриджа с новым чипом счётчик принтера покажет 100% уровень чернил (например, на только что купленном оригинальном картридже – новый чип, кроме того, некоторые неоригинальные чипы продаются отдельно). Когда уровень чернил в счетчике чипа дойдёт до нуля (то есть по мнению принтера весь объем чернил, заправленных в картридж, израсходован), вне зависимости от реального содержимого картриджа (оригинального или ПЗК) принтер сообщит о том, что пора менять картридж.

Однако, когда счётчик достиг нулевой отметки, на принтерах серии imagePrograf его можно отключить и отслеживать уровень краски визуально (картридж прозрачный, крышка открыта – контролировать заполненность легко).

 Отключение определения уровня чернил для Canon imagePrograf iPF

Перед всеми последующими действиями: после того, как картридж полностью кончился (появляется крестик X), подтвердите на принтере замену чернильницы, выньте картридж и заправьте его (обязательно заправьте, потому что будет производится закачка чернил в голову). Если принтер показывает восклицательный знак (то есть картридж близок к окончанию, но не закончен) – отключать слежение рано, печатайте еще.

Отключать слежение за уровнем чернил рано (плоттеры Canon ImagePrograf)

Отключать слежение за уровнем чернил рано (плоттеры Canon ImagePrograf)

Пора отключать слежение (определение) уровня чернил (плоттеры Canon ImagePrograf)

Перед отключением счётчиков нужно обязательно установить заправленные картриджи, чтобы при усиленной прокачке (обязательная, автоматическая, сервисная процедура) принтер не закачал в систему подачи чернил воздух (это приведёт к ухудшению качества печати и может привести к выходу из строя печатающей головки).

Вставьте картридж. После этого принтер выдаст сообщение об ошибке (зависит от модели, какое-то из 3):

  • Невозможно определить уровень чернил. Проверьте черн-цу
  • Возможно, в указанном выше чернильном контейнере закончились фирменные чернила Canon, или это поддельный чернильный контейнер Canon
  • The above ink tank may be an ink tank that ran out of geniune canon ink or a counterfeit canon ink tank

Если при установке картриджей красный индикатор не загорелся, и принтер сообщает, что картридж отсутствует: либо картридж вставлен не до конца, либо неправильно установлен чип.

При отключении счётчиков есть значимый нюанс – процедура довольно просто проводится, когда один или несколько картриджей закончились, а остальные далеки от опустошения. Но если хотя бы один из картриджей сообщает, что чернила в нём заканчиваются (при проверке уровня чернил будет отображаться восклицательный знак), тогда отключение будет невозможно.

Например, у вас закончился жёлтый картридж, вы переставили чип на ПЗК, и заправив, установили картридж, предполагая, что сейчас можно будет отключить счётчик, но, к примеру, красный картридж, сообщает что чернила в нём заканчиваются. В этом случае принтер не даст войти в раздел отключения счётчика жёлтого картриджа из-за сообщения красного, а красный нельзя израсходовать до конца из-за сообщения жёлтого, и возникает как бы “замкнутый круг”. В подобных случаях, можно установить чипы от уже давно закончившегося картриджа, либо установить новый картридж, если таковые картриджи имеются. Если у вас имеется только один комплект чипов, то можно, с помощью многократных переустановок картриджей и перезапусков принтера довести счётчики проблемных картриджей до нулевой отметки и отключить слежение сразу на нескольких картриджах (при каждом перезапуске принтера и переустановке картриджей, из-за перезагрузки программного обеспечения принтер списывает по несколько миллилитров чернил).

После появления выше указанной ошибки на принтерах с сенсорным экраном (TM-200, TM-205, TM-300, TM-305 и пр.) можно просто листать сообщения и соглашаться с риском использования заправленных картриджей. В конце принтер предложит вам зажать кнопку стоп для отключения распознавания уровня оставшихся чернил.

В более старых моделях управление менее очевидное, следуйте инструкции ниже.

1/2 отключение счётчика чернил картриджей PFI на принтерах IPF2/2 отключение счётчика чернил картриджей PFI на принтерах IPF

Процедура отключения слежения проводится для чипа, а не для принтера или гнезда картриджа, поэтому при смене чипов или установке оригинальных картриджей уровень чернил вновь будет отображаться.

В последующем будьте аккуратны при переустановке картриджей, чтобы продлить срок жизни клапанов: вставляйте ПЗК только с разумным усилием.
