Инструкция по установке и использованию перезаправляемых картриджей для Epson 7700/9700, 7890/9890, 7900/9900

Перезаправляемые чернильные картриджи (или ПЗК/ДЗК) для Epson Pro 7700/9700, 7890/9890 и для 7900/9900 используются вместо оригинальных одноразовых картриджей, что позволяет уменьшить себестоимость печати в десятки раз за счет использования совместимых чернил. Дозаправляемые чернильницы устанавливаются в стандартные слоты без изменения конструктива принтера и всегда могут быть заменены на оригинальные (в большинстве случаев их также можно использовать совместно).

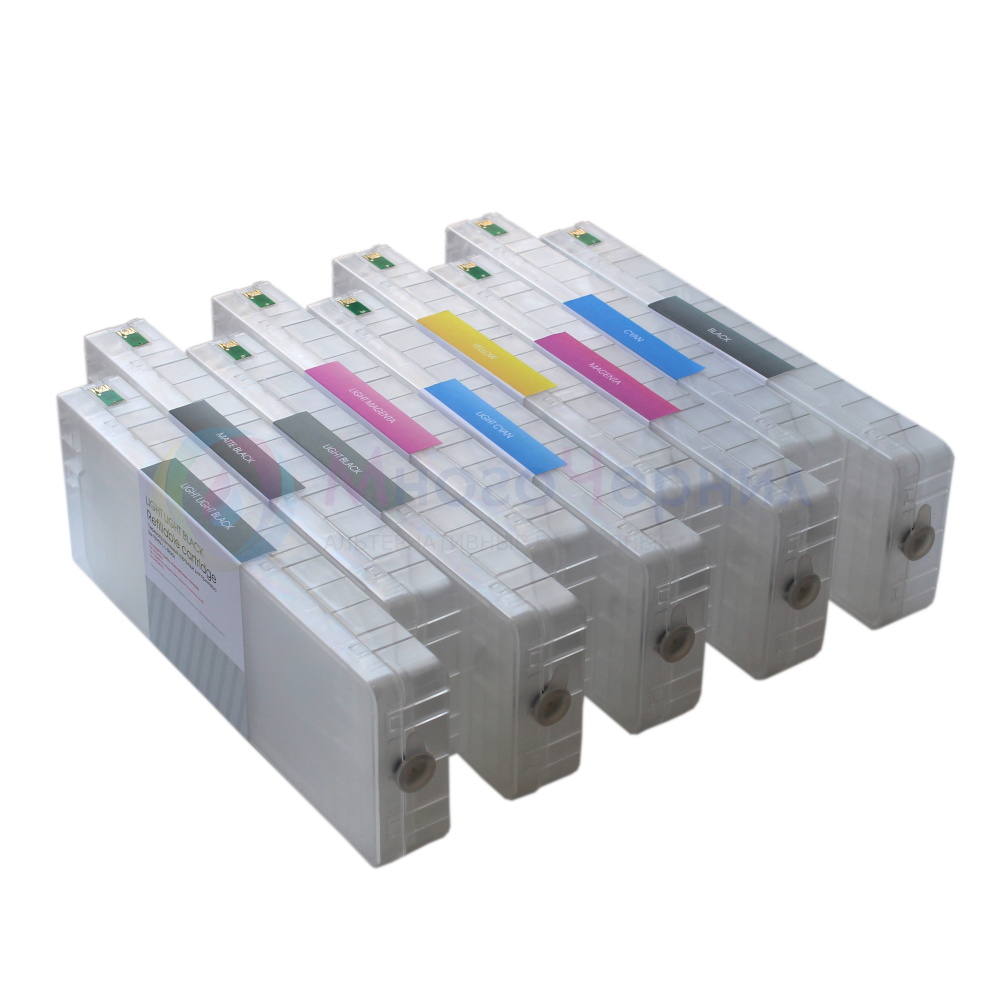

Перезаправляемые картриджи для широкоформатных принтеров Epson Pro

Перезаправляемые картриджи для широкоформатных принтеров Epson Pro (11 цветов)

Картриджи с пакетом и без

Для плоттеров Epson 7700/9700 и 7900/9900 на выбор представлены 2 типа картриджей, при этом заправляются оба типа ПЗК одинаково.

  • В картриджах с пакетами чернила хранятся в отдельной ёмкости не контактирующей с воздухом. Получается что-то вроде тюбика из которого плоттер выдавливает краску, заполняя освободившееся пространство в картридже воздухом. Такое строение защищает чернила от испарения и загустения. С другой стороны, при неполной заправке, из “пакета” требуется дополнительно удалять воздух.
  • В картриджах без пакетов чернила просто заливаются в общую ёмкость, что упрощает заправку. Достаточно просто залить краску, прокачать её через сопло и вставить чернильницу в принтер. При необходимости подачи краски принтер закачивает воздух в общую камеру через систему клапанов. Минус таких ПЗК состоит в том, что при ошибках эксплуатации (если заправить слишком много чернил), краска может попадать в систему воздушных каналов и клапанов (как на фото ниже).
Воздух в воздушных каналах ПЗК для Epson

Первичная установка новых перезаправляемых картриджей

  1. Выключите принтер. Не запускайте оборудование, пока все картриджи не будут заправлены и установлены.
  2. Заполните картридж с помощью воронки или шприца до уровня между метками MIN и MAX (если такой метки нет – примерно на 90%). После заливки плотно закройте отверстие резиновой пробкой. Заправленный картридж не следует трясти. Если картридж без пакета внутри – заправьте около 80% картриджа.
  3. Если около выходных сопел картриджей есть оранжевая заглушка с надписью REMOVE – удалите её. В освободившееся под заглушкой отверстие принтер при работе закачивает воздух.
Удалите оранжевую заглушку у ПЗК
  1. Выполните прокачку картриджей: подрежьте шприц, как показано на фото и вставьте его в выходное отверстие картриджа  (отверстие, через которое чернила выходят из картриджа и поступают в принтер). Иногда в комплекте с ПЗК есть специальная насадка на шприц – можно использовать ее для прокачки. Вставьте шприц в выходное отверстие картриджа, потяните поршень шприца на себя и откачайте несколько миллилитров чернил – это необходимо для того, чтобы откачать воздух из выходного канала картриджа. Если этого не сделать – около 1 см3 воздуха попадет в демпфер печатающей головки при первой прочистке – это не критично, но со временем может привести к проблемам. Внимание: не срывайте пленки на выходных отверстиях картриджей (если они есть, встречаются разные конструкции клапанов, в том числе без пленок) – пленки держат клапаны и их нужно только аккуратно прокалывать в центре!

Прокачка плоттерного картриджа для Epson

  1. Вставьте заправленные картриджи в принтер. Не прилагайте усилий, картридж должен легко войти в слот и защёлкнуться. Устанавливайте картриджи, начиная с крайнего левого — так удобнее их держать. Не используйте пустые картриджи!
  2. Включите устройство. На дисплее может появиться предупреждение, что вы лишаетесь гарантии при использовании не оригинальных расходных материалов. Чтобы продолжить работу, вам необходимо принять условия и выбрать “Да” — принтер начнёт прокачивать систему и через несколько минут будет готов к печати.
  3. После окончания процесса первичной закачки лучше выключить принтер и дать чернилам “отстояться” примерно 12 часов; это позволит уменьшить количество пузырьков воздуха в чернильном тракте и избежать в будущем большого количества прочисток (это вредно для ПГ и вызывает излишний расход красителя).
  4. Сделайте тест дюз (nozzle test), при необходимости сделайте прочистки. Теперь ваш принтер готов к работе.

Дозаправка и сброс уровня (обнуление)

Дозаправка чернил

Отслеживайте визуально уровень чернил в картриджах! Имейте в виду, что принтер не видит реального количества чернил в ПЗК. Когда уровень чернил в любом картридже приблизится к отметке MIN (если такой отметки нет, таким уровнем считается то количество чернил, когда отверстие для выхода краски еще скрыто, как правило это около 2 см), следует как можно скорее дозаправить картридж, иначе в чернильную систему попадет воздух.  Выключите принтер и извлеките картридж из принтера (см. пункт “Балансировка и давление”) и налейте в него красители до отметки MAX (80-90% заполненности). Также помните, что заправлять ПЗК в принтере запрещено.

Обнуление чипов на картриджах

Электронные чипы на картриджах являются единственным способом отслеживания уровня чернил. Система с большой частотой отслеживает соответствие объема картриджа, прошитого в чипах, со счетчиком расхода краски, который находится там же (информацию о расходе туда пишет плоттер). При этом информация, записанная на чипах, никак не связана с реальным количеством чернил, и поэтому в случае с ПЗК чипы будут “заканчиваться” независимо от дозаправок.

Когда уровень чернил по счётчику принтера (смотрите визуально на панели управления) будет близок к 15%, вам нужно сбросить чип. Если уровень чернил по счётчику будет меньше 15%, сбросить чип будет уже нельзя! Чтобы это сделать, извлеките картридж из принтера, возьмите чип-ресеттер и прижмите его к чипу так, чтобы позолоченные штырьки точно касались контактов. Если всё сделано правильно, то сначала на программаторе замигает красная лампочка, а потом — зелёная. Такая последовательность означает, что чип сбросился.

Обнуление “памперса”

Ёмкость для отработанных чернил (waste ink tank) – это расходный материал, также снабженный чипом с аппаратным счетчиком заполненности. Чтобы не покупать каждый раз новую ёмкость, её можно промывать от отработанных чернил и просто обнулять на ней чип. При выключенном принтере вытащите из принтера сливную ёмкость и утилизируйте “мусорные” чернила. После этого обнулите контролирующий чип с помощью подходящего ресеттера (для Epson 7700/9700 и для 7900/9900).

Что делать если картридж не определяется

  1. Проверьте, что картридж вставлен до конца и защёлкнут;
  2. Протрите чип спиртом, имейте ввиду, что если он был залит чернилами – может выйти из строя;
  3. Вытащите картриджи, включите-выключите плоттер и снова вставьте;
  4. Немного пошевелите вставленный картридж вперед-назад, возможно плохой контакт;
  5. Если ПЗК так и не заработали, скорее всего следует заменить чип или гнездо чипа.

Чип является сменной частью картриджа, его можно приобрести отдельно и установить самостоятельно. Картридж без чипа устанавливать в принтер категорически НЕЛЬЗЯ — могут зацепиться и поломаться контакты на принтере (они загнуты внутрь), что приведёт к дорогому и хлопотному ремонту.

Замена чипа

Если чип не удалось обнулить ресеттером или принтер выдает ошибку картриджа, не связанную с обнулением, скорее всего чип нужно заменить. Мы рекомендуем иметь при себе комплект запасных чипов, чтобы в случае выхода из строя их можно было легко и быстро поменять.

ВАЖНО! Новые чипы запрещено обнулять: они будут показывать, что картридж полный.

  1. Снимите держатель чипа с картриджа.
  2. Замените старый чип на новый, сняв его с помощью канцелярского ножа.
  3. Вставьте держатель чипа в картридж.
  4. Картридж готов к установке.

При замене лучше не надевать перчатки во избежание повреждения чипа статическим электричеством.

Балансировка и давление

Важной особенностью принтеров Epson данной серии является то, что чернила в картриджах находятся под давлением. В связи с этим обратите внимание на следующее:

  1. Картриджи должны быть плотно закрыты пробками. Обращайтесь с пробками аккуратно; грязь и повреждения в месте уплотнения могут нарушить герметичность картриджа. Открывайте пробку плавно, чтобы не оторвать хвостик пробки. Не теряйте пробки — без них принтер работать не будет.
  2. В рабочем состоянии дозаправляемые картриджи в принтере слегка раздуваются и плотно фиксируются в слоте. Это нормальное и полезное свойство ПЗК данной конструкции, предотвращающее случайное извлечение картриджа под давлением, что обычно приводит к протечке чернил. Поэтому, прежде чем извлечь картридж из принтера, следует сначала сбросить давление, приоткрыв пробку картриджа. Сбрасывать давление нужно на всех соседних картриджах и обязательно при выключенном принтере. При открывании пробки держите её салфеткой, чтобы не испачкать руки. Помните также, что картридж в принтере защёлкивается, поэтому не тяните сразу картридж на себя, а сначала нажмите его вперед, и он сам слегка выдвинется.
  3. При долгом перерыве в работе рекомендуется сбросить давление во всех картриджах. Помните, что делать это следует только при отключенном принтере. После этой процедуры пробки нужно опять плотно закрыть.
  4. Для того, чтобы увеличить срок службы картриджей (а именно резиновых уплотнений) и уменьшить риск возникновения протечек чернил, постарайтесь как можно реже вынимать картриджи из принтера. Например, если вы уже извлекли картридж для обнуления чипа, то сделайте одновременно и дозаправку чернил. Заодно это сократит количество остановок в работе.

О цветопередаче и совместимых чернилах

Экономьте в меру! Неоригинальные чернила тоже бывают плохие и хорошие. Пользуйтесь рекомендованными и проверенными ультрахромными чернилами (например, Moorim или Ink-Mate). Не покупайте совсем уж дешёвые чернила – в итоге это навредит принтеру и отнимет у вас время. Помните, что для получения идеальной цветопередачи необходимо создание индивидуальных цветовых профилей для конкретного типа чернил и для каждого типа и производителя бумаги. Если вы не делаете специального профиля, цветопередача может незначительно отличаться в оттенках цветов.

Также напоминаем вам, что использование неоригинальных расходных материалов автоматически лишает вас бесплатного гарантийного обслуживания от производителя. Если вы не согласны с этим и экономия на расходниках на таких условиях кажется вам неразумной, откажитесь от использования ДЗК. Наши обязательства как продавца распространяются на комплектность, исправность электронных частей и отсутствие дефектов на момент продажи и не включают долговечность и стабильность работы ПЗК, принтера в целом, а также качество получаемых отпечатков. Последние сильно зависят от типа используемых расходных материалов и наличия для них цветовых профилей, от аккуратности при работе с картриджами, тщательного следования инструкциям и опыта пользователя в работе с принтерами.

MnogoChernil.ru
  • Алексей Ярцев

    Для некоторых моделей принтеров написаны страшные варнинги насчёт обновления прошивки. Например:
    “Внимание владельцев XP-323, XP-423: Не обновляйте микропрограммное обеспечение (прошивку, firmware) вашего принтера! Текущая версия чипов НЕ совместима с прошивкой UM16F7 от 17.07.2015 и с более поздними.”
    “Так как компания Epson может ввести новые методы защиты своих принтеров, мы рекомендуем не обновлять прошивку принтера.”
    А существует ли подобная проблема на плоттерах? В частности на 9890 Pro. Стоит ли обновляться? Есть какие-нибудь известия о неприятных последствиях данной процедуры?

    • Anastasia_MnogoChernil

      Пока что, таких сообщений не было. Но если принтер предложит обновить, лучше предостеречься и отказаться, так как в большинстве случаев обновления направлены на предотвращение использования расходных материалов сторонних производителей.

      • Алексей Ярцев

        Только ли на это прошивки направлены? Может как то работу оптимизируют всё же? Очень уж он медленный. Пока печатать начнёт, пообедать можно успеть. И глючит на определении забитых сопел. Часто орёт про clogged nozzle, а тестовый принт выдаёт при этом в идеале. Юзвери бесятся в ожидании своих чертежей. :)
        Текущая прошивка JW002AB
        На сайте эпсона лежит JW115F4
        Кто-нибудь пробовал на ней использовать ПЗК?

      • Anastasia_MnogoChernil

        Данная прошивка была выпущена в мае 2015 года, если бы с ней возникали проблемы, то это было бы уже известно, поэтому можно не опасаться.
        Обновления, конечно же, направлены не только на устранение возможности использования альтернативных расходных материалов. Так же, например исправляются системные ошибки.
        Длительные отправки файлов на печать так же могут быть связаны с большим количеством установленых на компьютере принтеров, большим размером файлов, медленными передающими устрайствами (роутер, USB hub,…..), и многое другое.

      • SaYaN XROM

        Добрый вечер! Помогите пожалуйста купил пзк с чернилами на плоттер epson 7890. Продавец сказал что они с авточипами, но когда пришло время менять картридж(принтер выдал замену) ничего не происходить! Плоттер теперь блокирует работу просить заменить картридж. Что мне делать как решить эту проблему? С уважением!

      • Anastasia_MnogoChernil

        Здравствуйте. У нас покупали?

  • Андрей

    Доброго вечера!Не обнуляется картридж отработанных чернил epson 9700!!!обнулятор светится красным и плоттер не видит его !!! Что можно сделать ???

    • FValerriy

      могу предположить, что емкость было на ноле, когда вы ее решили сбросить. это слишком поздно

      • Роман

        Добрый день! Такая же проблема с epson 9900. После обнуления постоянно сдыхает чип на желтом цвете, уровень чернил перед обнулением был где то 10%. За год владения плоттером уже такая беда четвертый раз. На остальных цветах отлично сбрасывается.

      • FValerriy

        чипы со временем в любом случае из строя выходят. Но вообще сбрасывать нужно при уровне не менее 15%

      • Роман

        Возможно ли у вас заказать только чипы на желтый цвет? :) Штук 10 с запасом на будущее :) А то они как правило умирают в самый не подходящий момент :)

      • FValerriy
  • Руслан

    Доброго времени суток! У меня Epson Stylus Pro 7890. По одному меня оригинальные картриджи на ПЗК, сегодня при замене картриджа PhotoBlack плоттер мне выдал ошибку: видик картиридж с чернилами как полный, но отправке документа на печать пишет что “Чернила не соответствуют”!!! Подскажите что делать?

    • FValerriy

      Может это стандартное сообщение, когда нужно просто нажать ПРОДОЛЖИТЬ? Или печать блокируется? А что на дисплее плоттера?

    • GSA

      Возможно у тебя драйвером выбрана матовая бумага а в принтере стоит PhotoBlack или наоборот выбрана глянцевая, а в принтере на дисплее mattblack. Тогда достаточно нажать кнопку смены типа черных чернил или выбрать в драйвере другую бумагу.

    • Александр

      Доброго времени суток! у меня Epson Stylus Pro 9890,можно оригинальные картриджи менять по одному на ПЗК?

      • AnastasiaMnogochernil

        Здравствуйте! Да, можно.
